一站式解决方案,定制你的专属头盔灯

什么是创成式设计?

      创成式设计是一个人机交互、自我创新的过程。根据输入者的设计意图,通过"创成式"系统,生成潜在的可行性设计方案的几何模型,然后进行综合对比,筛选出设计方案推送给设计者进行最后的决策。



物料准备



  • 自行车头盔

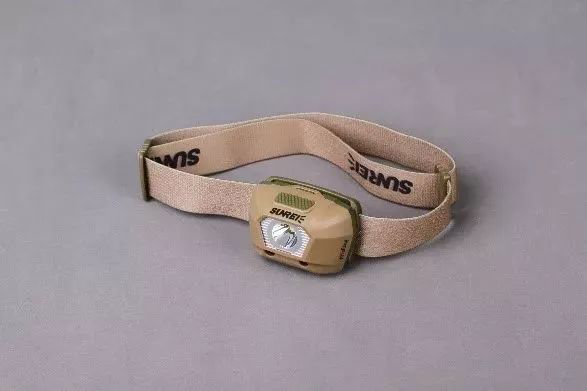

  • 头灯

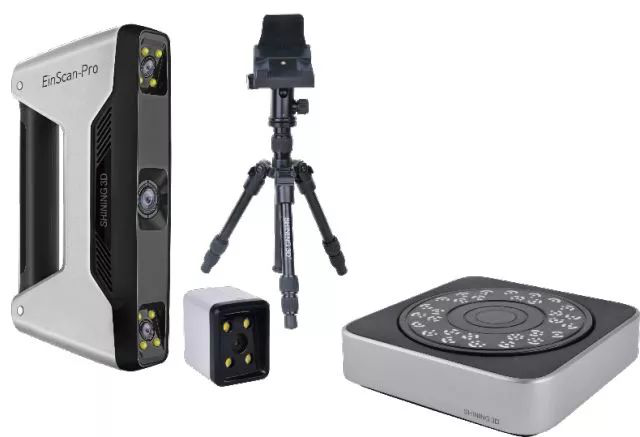

  • EinScan-Pro系列多功能手持扫描仪
  • Solid Edge ST10软件(包含逆向工程和创成式设计模块)
  • 3D打印机

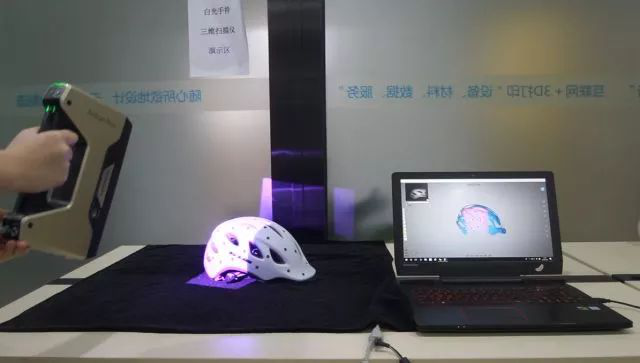

扫描头盔

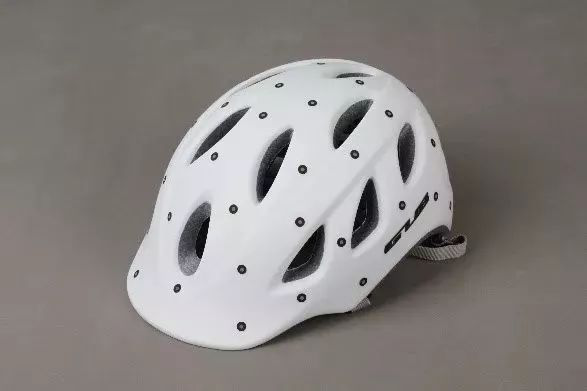

  • 贴点
  • 使用手持精细模式进行扫描
  • 输出数据

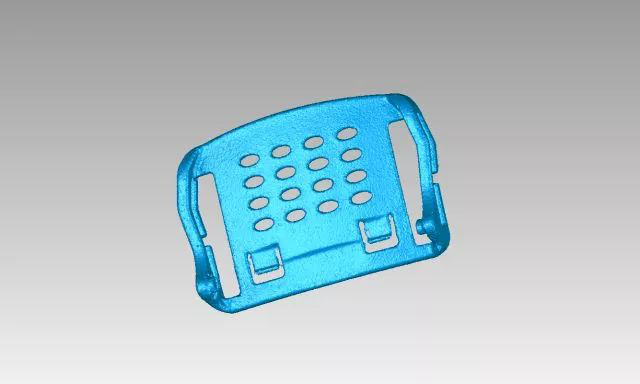

扫描头灯

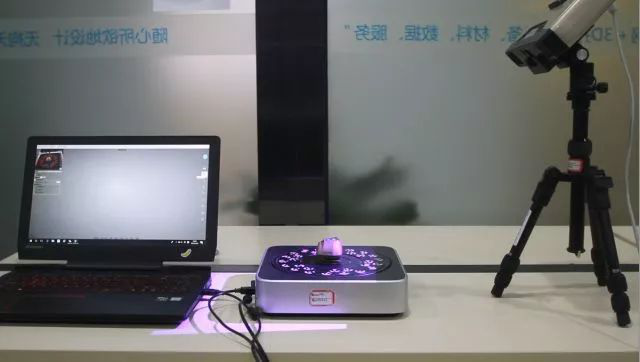

  • 将扫描仪安装到工业模块上
  • 使用手持精细模式进行扫描
  • 输出数据





逆向工程



  • 将扫描好的数据(STL文件)导入Solid Edge ST10
  • 对数据进行逆向工程
  • 完成关键特征等的提取与重建

头盔的逆向工程

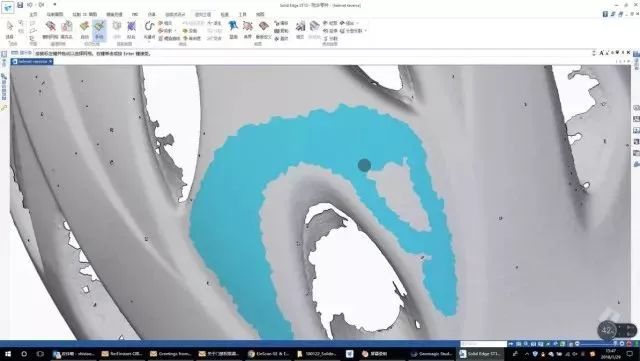

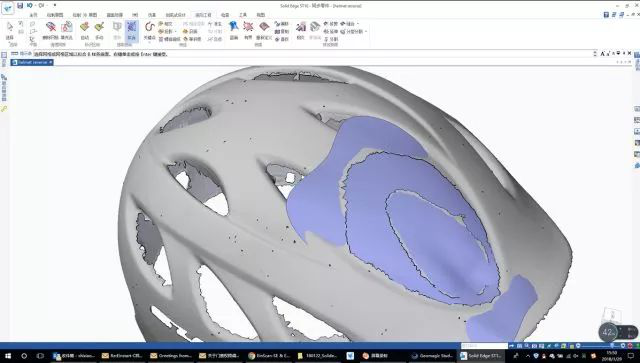

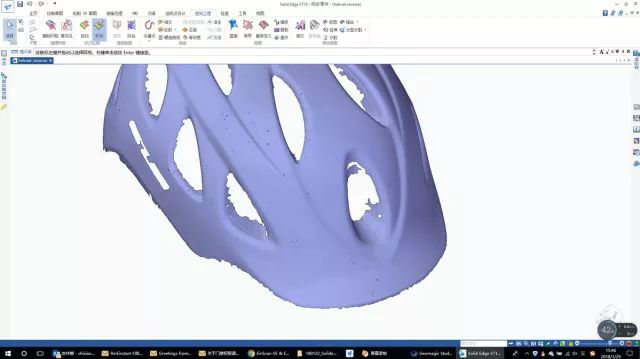

勾画出需要逆向工程的曲面

设置参数并提取出关键的面片

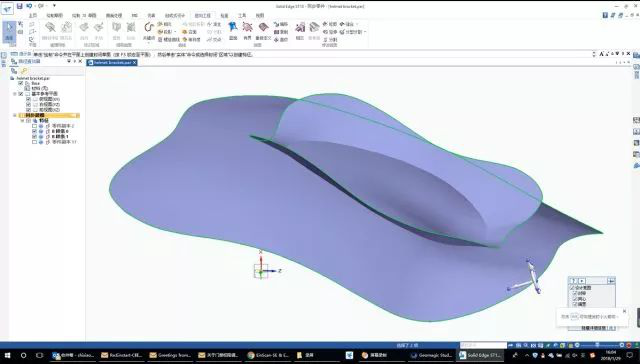

完成头盔主要面片的提取

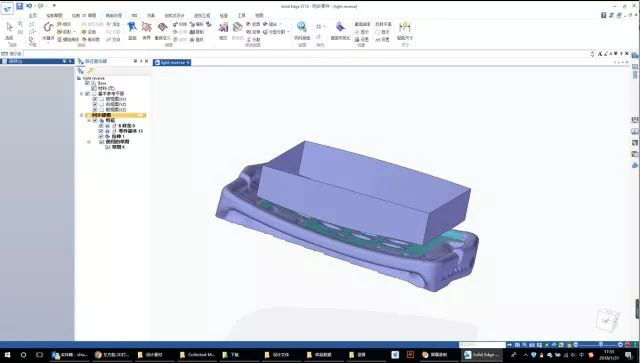

头灯的逆向工程

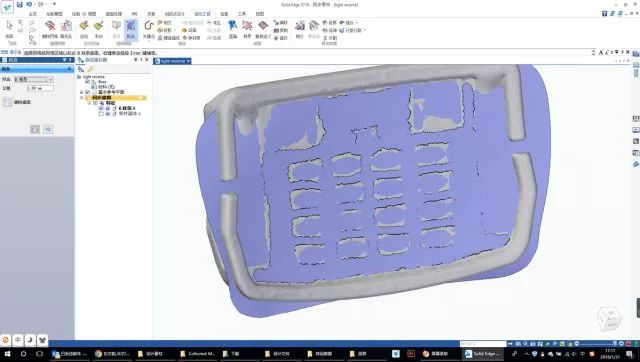

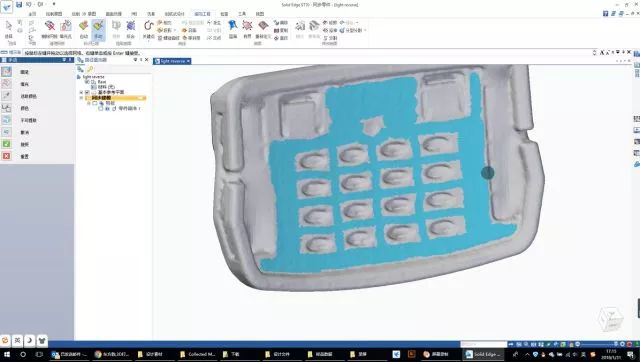

勾画出需要逆向工程的曲面

设置参数并提取出关键的面片

完成头灯主要面片的提取

造型设计建模

对提取出的曲面进行裁剪精修

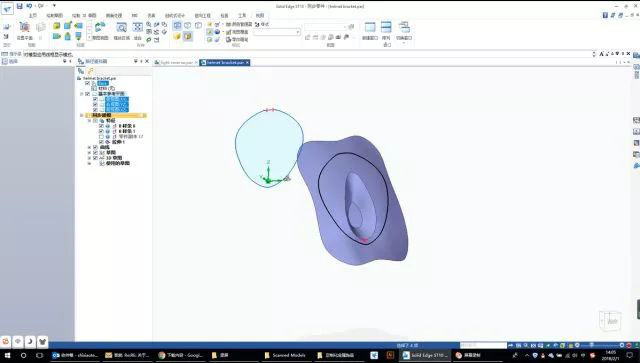

将两个逆向工程的数据整合后进行造型建模

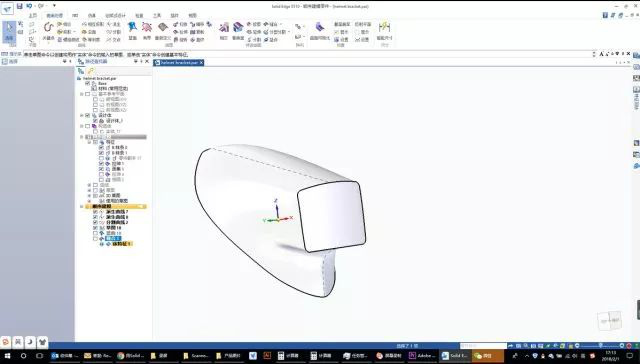

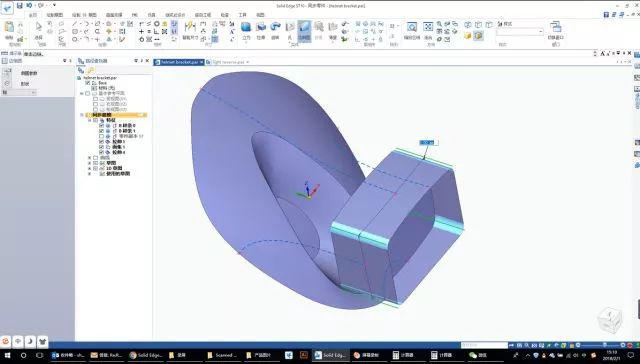

完成支架的造型设计

创成式设计

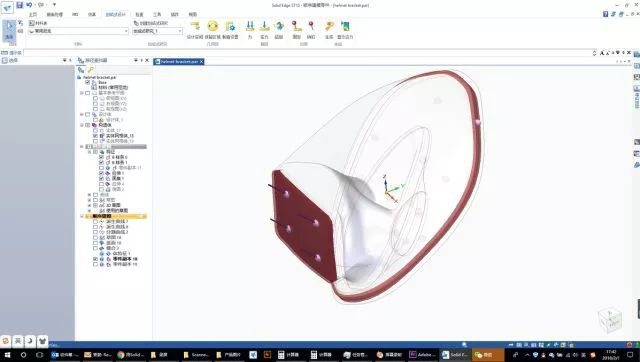

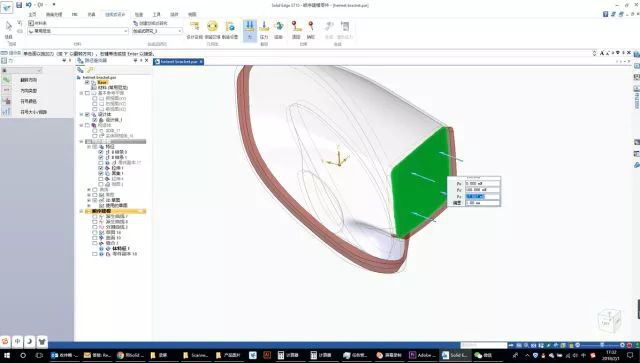

设置材质、受力、保留范围等参数

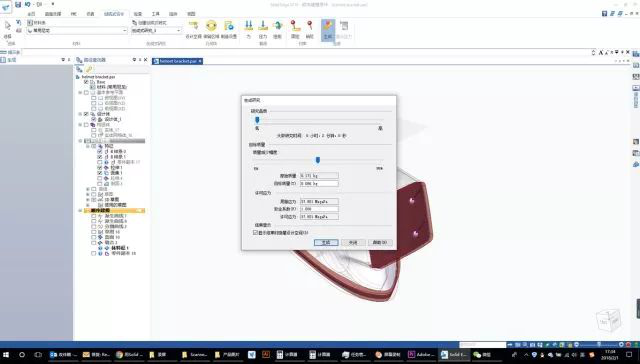

设置进行创成式设计拓扑优化的质量要求

完成创成式设计的一个方案

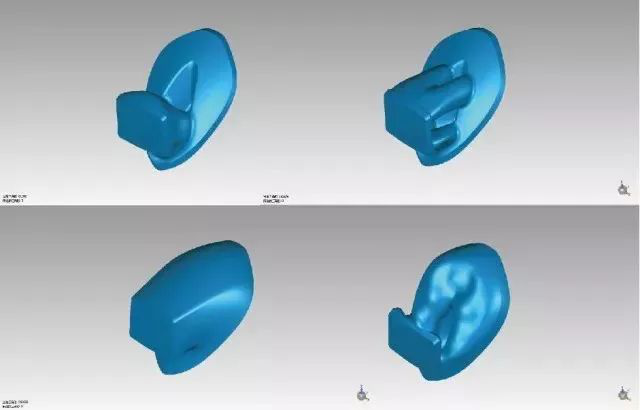

通过改变参数,软件可自动生成应对不同需求的多种方案



3D打印与装配

  • 使用3D打印机将最终设计完的头灯支架进行打印

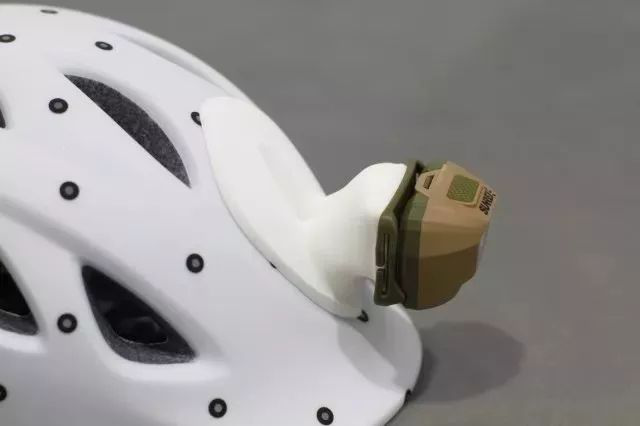

  • 与头盔以及头灯进行装配

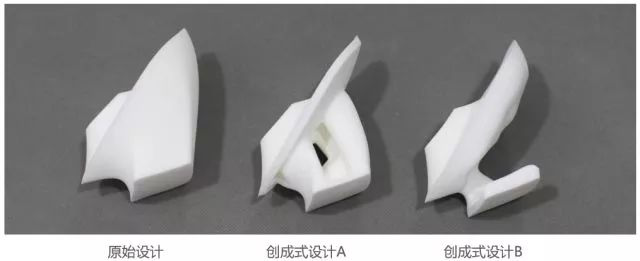

原始设计和创成式设计造型对比

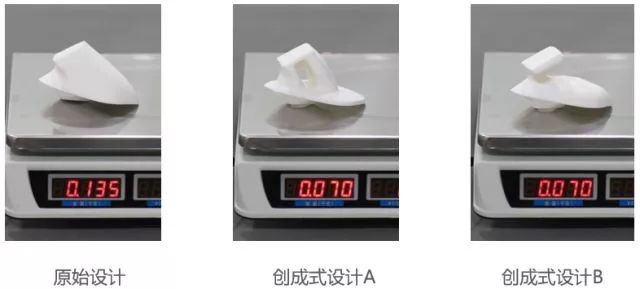

原始设计和创成式设计重量对比

结论:

      创成式设计后的头盔灯支架在保证强度的同时,重量更轻,所需材料更少,大大提高了设计的便捷性和高效性。我们也看到了创成式设计在今后的发展中,能让企业可以拥有低成本、见效快、易普及的智能化设计解决方案,为智能工厂的打造奠定基础。
